Guitare Télécaster Thinline

La Telecaster est l'une des premières guitares électriques à corps plein et la première à avoir une réelle histoire commerciale, produite et commercialisée en série par Leo Fender à partir de 1951. Elle est construite avec un corps en frêne ou en aulne et un manche en érable

Ma version choisit est une Thiline de type "demi-caisse" (solid-body) C'est une base de Telecaster avec un corps partiellement évidé et une ouïe en forme de f.

A l'origine, elle fût construite pour alléger le poids de sa grande sœur.

C'est en frêne parfaitement sec des années 50 que je  réalise le corps principal de cet instrument en une seule pièce (sans collage). Ce large plateau de frêne (et ses 80mm d'épaisseur) provient de l'ancien stock de mon grand père, artisan du bois depuis de nombreuses générations, merci à la famille... Ces qualités sonore donne une tonalité brillante et un bon sustain.

Scié dans la scierie familial cette pièce de bois finira en musique !

La table d'harmonie en acajou est débitée dans un bel intérieur d'armoire de récup, aussi des années 50.
C’est un bois assez dense qui procure à la guitare un bon sustain un son chaud et rond. En contrepartie le son est peu précis, cependant après l'assemblage au corps, le frêne pourrait compenser ses défauts.

Début de l'ouvage juillet 2015.







Préparations du frêne et de la table acajou, sous la bienveillance de Jazzy...

Suite au sciage, calibrage du corps.

Gabarits pour le passage de la défonceuse.

Cavités d’allégement de l’instrument ainsi qu'emplacement des deux micros.

Purement décoratif, la table d'acajou est plaquée d'un érable moucheté.

Table et corps collés ensemble.

Fraisage de la feuillure, pour y loger un contour en ébène.

Préparation des filets d'ébène.

Les deux cavités sont fermées par du collant afin d'évité l’entrée d'éventuelles poussières de bois.

Le manche:

Manche débité sur quartier pour une plus grande rigidité.

Rainurage du manche pour sa barre de renfort.

Cette pièce (truss rod double action) sert à stabiliser la forme du manche soumis à de fortes tensions environ 50 à 60kg, et à en ajuster la courbure.

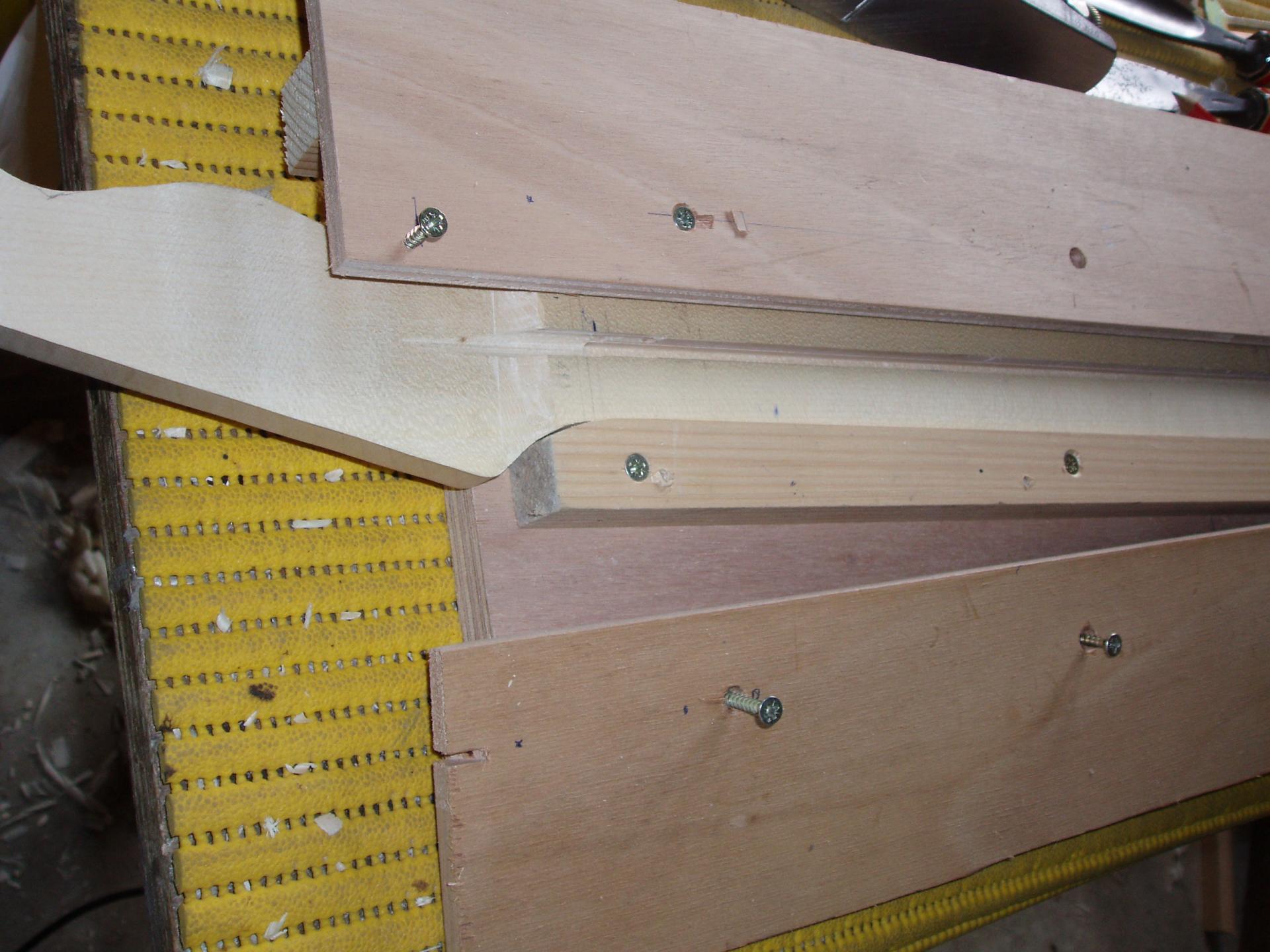

Boite guide de rainurage pour la défonçeuse.

P1010009 1
P1010006 1

Détails (cliquer sur l'image)

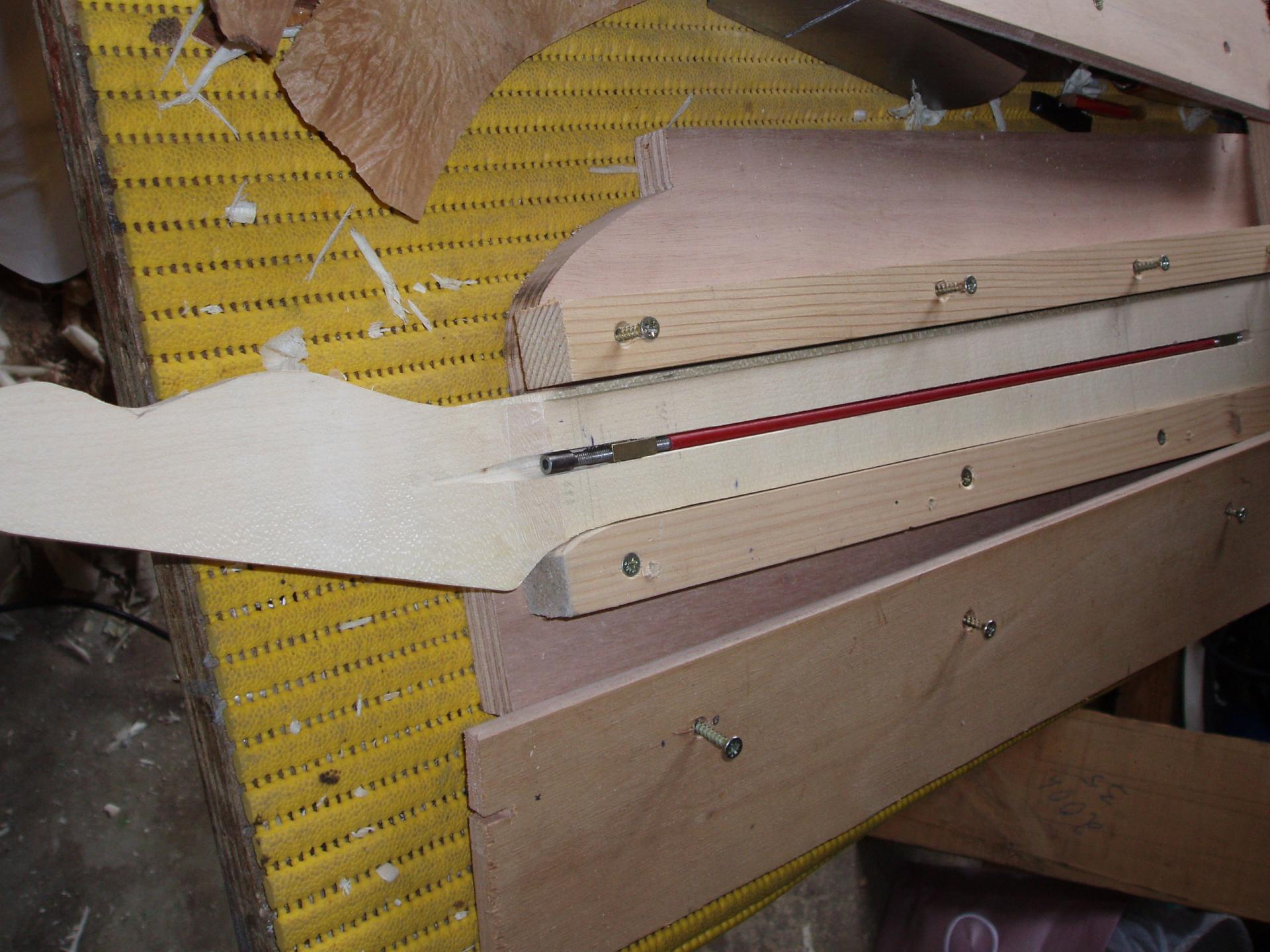

La barre de renfort prend sa place.

P1010007 1

Traçages des frettes et repères.

Découpes et collages des repères en ébène de Macassar.

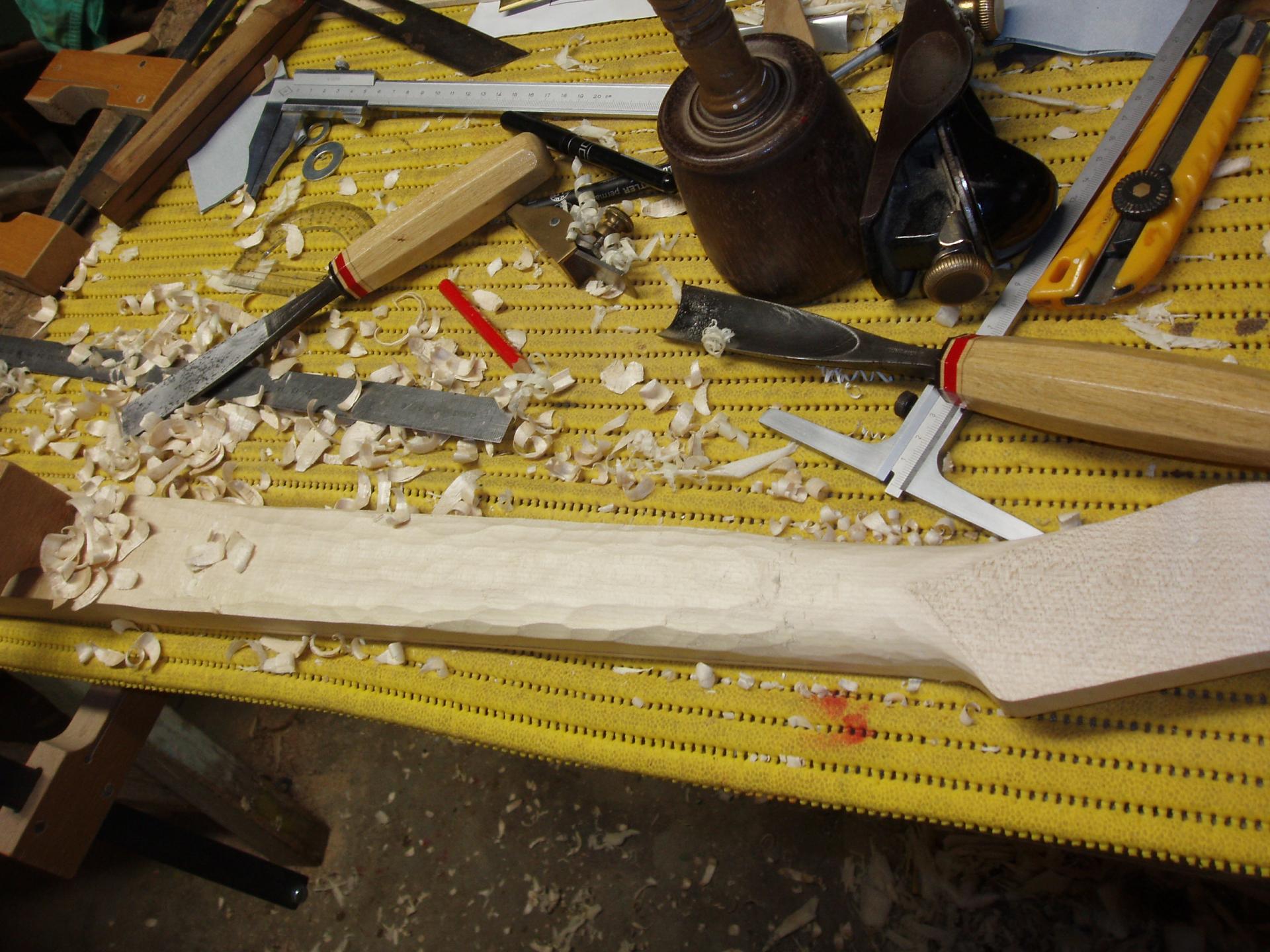

Dégrossissage du manche à la gouge.

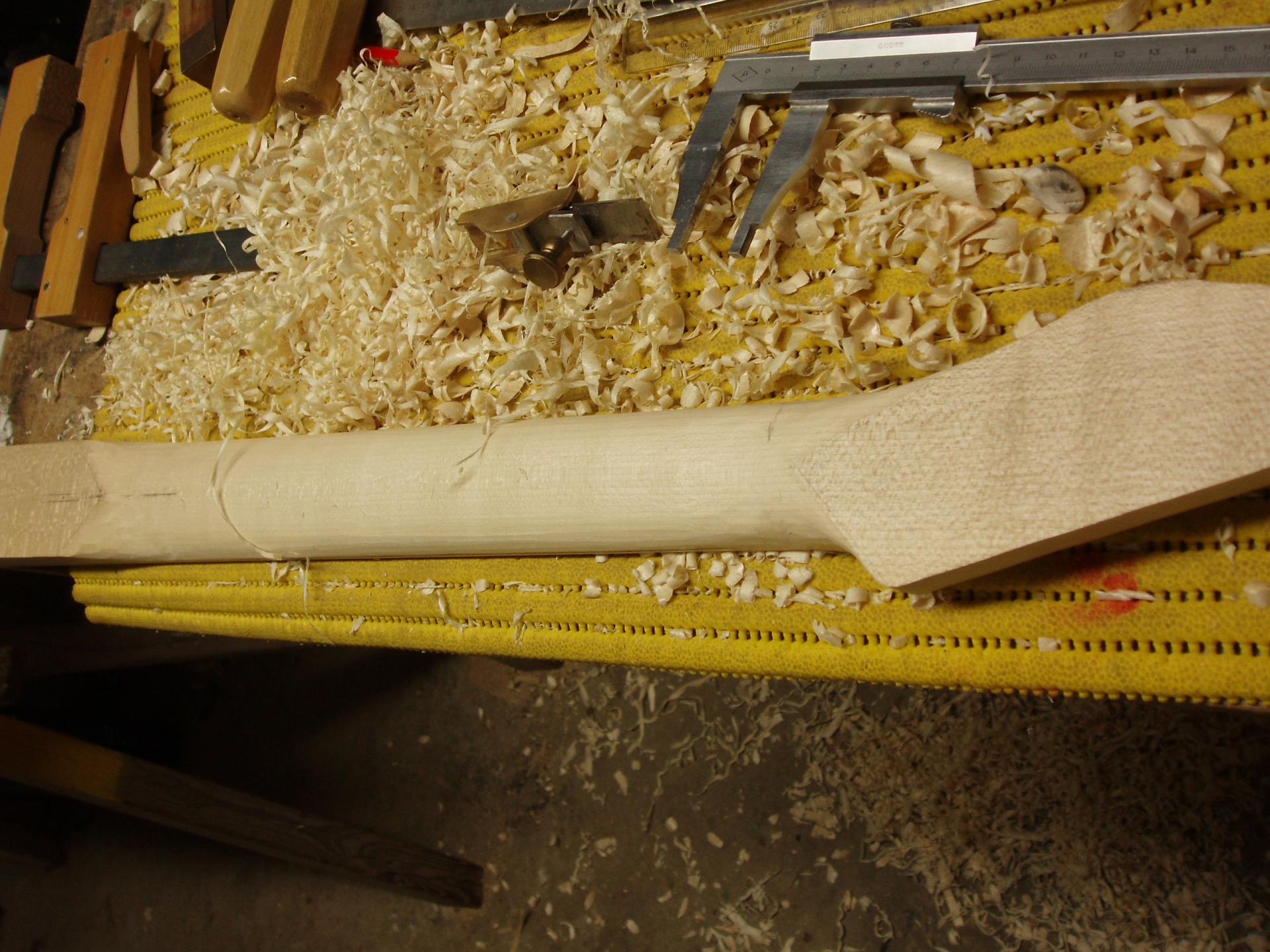

Dégrossissage  du manche à la gouge.

Rabotage à la noisette, petit rabot très précis. (de ma fabrication).

2

Mes initiales ЯB en laiton.

Après ajustage d'assemblage, corp et manche tiennent sans vis et c'est tout bon pour le sustain !

Par choix personnel, support de jack, cordier, plaque pour électroniques, plaque de fixation du manche, l'embase des cordes, ainsi que le contour micro manche sont découpés dans du laiton et, polis à

Gravure de la plaque de manche.
