Ampli à Lampes Projet G5 V3
Ampli que j'ai réalisé en 2011 d'après un plan d’électronique: G5 version 3.
Composants soudés aux points par points.
Un des avantages est de pouvoir choisir ses propres lampes embarquées, elles sculptent en parties le son.
Celles retenues:
Lampe de préamplificateur: 12AX7 LPS.
Lampe de puissance: EL34 EH ou 6L6WXT JJ.
Essais avec différents haut parleurs:
-Celestion 12" 60w Vintage 30 Les 2 versions made in china et loriginal England, sonorité quasiment identique!
-Vesta 10" 8 ohms
Autres essais concluents :
-Jensen P10R 25 Watts
-Celestion blue alnico 12".
Arrière de l'ampli avec ses connexions.
Baffle: HP G12 Celestion Blue alnico 8Ω.
Les différents composants au complet.
Plan d'étaillé du G5V3.
Pas moins de 70 trous percés à la perceuse à colonne. Facile c'est de l'aluminium!
Le chassis avec son autocollant signalétique.
En avant pour les premières soudures.
Montage des premiers éléments au châssis.
La boîte avec ses joues de chaque coté en bois.
Danger! On envoye du 220 volts dans le transformateur, sortie lampes: 450 volts. Contrôles des differentes valeurs de courants continus et alternatifs à l’ohmmètre.
Premier essai à la guitare
Jusqu'ici je n'ai aucune idée du rendu sonore! Moment le plus angoissant...
Va t’il sonner, grésiller ou pire partir en fumer!?!!
Allez on envoi le 230 volt... Le son sort du baffle, tous semble fonctionner normalement.
Quelques solos sur une strat de quoi faire sonner ses deux lampes lampes avec satisfaction Grand OUF!
Encollage du cabinet, fait de contreplaqué.
Application d'un tissu vinyle couleur crême, genre ameublement.

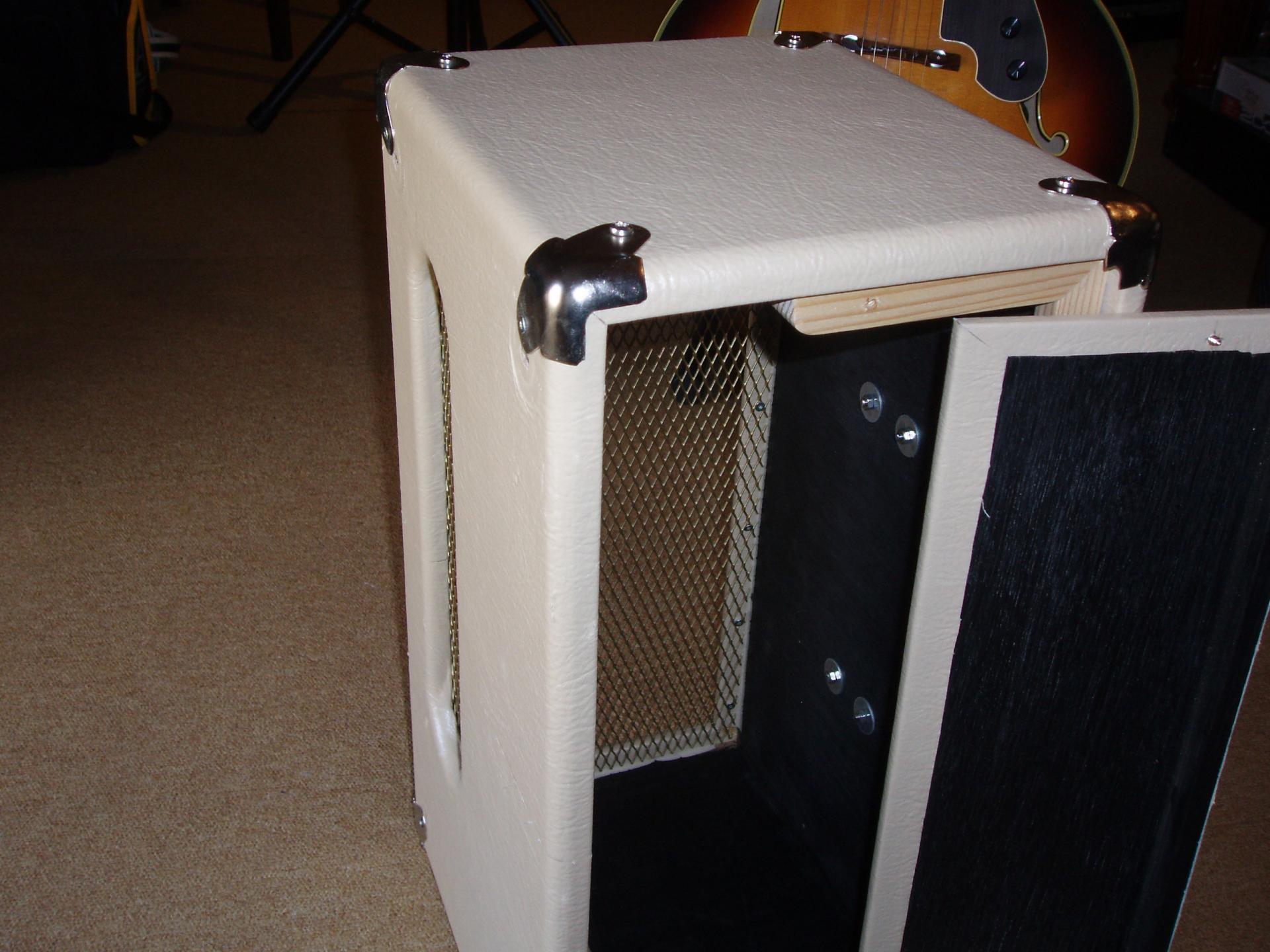

Boîte noire.
Et voilà le résultat final, comme je le souhaitais.
Arrière du baffle avec son haut parleur Celestion G12 en 8 Ω . Un deuxième baffle est équipé d'un HP Jensen P10R.
